1. 目的

这篇总结是来回顾加实操Nginx的相关操作。包括Nginx三大特性：负载均衡，反向代理和动静分离。最后利用Nginx来模拟一个高可用场景，加深对Nginx的认识。

2. 基本概念

2.1 Nginx说明

Nginx是一个http的反向代理web服务器，在并发能力上表现很好，能承受高达50000个并发数。所以也是深受很多公司青睐。包括百度，京东，新浪，腾讯，淘宝等。

2.2 反向代理 和 正向代理

正向代理是代理客户端，服务端对于不同客户端的请求是无感的。一个比较好的例子就是VPN的使用 ，比如我们翻墙使用google，实际上就是一个正向代理，用户相当于还是访问google网址，但是实际上是发给了VPN服务器，由VPN服务器来和Google进行交互通信，再把内容返还给客户端。正向代理需要配置客户端浏览器。

反向代理刚好相反，是用来代理服务端。客户端对于服务端是无感的，比如用户要访问服务端的多台tomcat服务器，可以通过访问反向代理服务器的方式，然后由反向代理服务器和 tomcat进行通信，把内容返回给客户端。所以反向代理是配置服务端。

2.3 负载均衡

负载均衡是相当于通过负载均衡服务器，来把客户端的请求根据负载均衡配置，来分配到各个服务器。

2.4 动静分离

动静分离相当于是把服务端的动态资源和静态资源分开，用nginx来指向不同的服务器。

https://cdn.jsdelivr.net/gh/yeliansong/github-blog-PIC/blog-images/0081Kckwgy1gknnhfh59pj31ls0nun1r.jpg

3. 环境安装

3.1 Nginx 安装

1

apt-get install nginx

1
2
3
4

root@agent:/tmp/8081/apache-tomcat-9.0.39/webapps# nginx -t
nginx: [warn] conflicting server name "192.168.2.5" on 0.0.0.0:80, ignored
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful

主要是配置nginx.conf文件。nginx的默认运行端口是80端口。

3.2 tomcat安装

直接下载tomcat压缩文件，然后放到指定路径下，直接解压。需要安装JDK运行。tomcat的运行是在bin路径下，执行sh文件。tomcat的默认运行端口是8080端口。

1
2
3

sudo add-apt-repository ppa:openjdk-r/ppa
sudo apt-get update
sudo apt install openjdk-11-jdk

3.3 keepalived 安装

1

apt-get install keepalived

4. 反向代理 Practice

通过Nginx来代理tomcat服务器，我的虚拟机ip是192.168.2.5, 在Nginx配置文件中监听9001端口，同时Nginx来代理tomcat的8080和8081两个端口。在8080中创建edu文件和html文件，8081中创建vod文件夹和html文件，通过192.168.2.5:9001:/edu/a.html 和 192.168.2.5:9001:/vod/a.html来分别访问两个tomcat服务器。

image-20201113174157372

主要是nginx.conf的配置，下面就是配置说明。还有tomcat的8081 服务器的配置文件要修改默认监听端口8080为8081。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

 server {
                listen 9001;
                server_name 192.168.2.5;

                location ~ /edu/ {
                        proxy_pass http://127.0.0.1:8080;
                }

                location ~ /vod/ {
                        proxy_pass http://127.0.0.1:8081;
                }
        }

Location ~ 是用来判断是否存在，proxy_pass 是用来指向tomcat服务器。这个block是在nginx.conf的http block中配置。通过这个实验就可以看到Nginx的反向代理了。Nginx代理两个tomcat服务器，用户只用访问9001端口即可访问不同的服务器。

5. 负载均衡

负载均衡是有三种配置方式，每一种都来试下。这一次是把8081下的服务器也创建一个edu文件夹和a.html文件，浏览器输入192.168.2.5:80/edu/a.html 来根据负载均衡访问不同的tomcat服务器。

  • 轮询

每个请求逐一分配到不同的tomcat服务器。相当于机会是均等的。配置如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

 upstream myserver {
                server 192.168.2.5:8080;
                server 192.168.2.5:8081;
        }

        server {
                listen 80;
                server_name 192.168.2.5;

                location / {
                        proxy_pass http://myserver;
                }
        }

这样的话，当请求来时，会轮巡去访问两台tomcat服务器。

  • weight方式

    可以给每台tomcat服务器分配权重，请求会更具权重动态的落到不同的服务器。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

     upstream myserver {
                server 192.168.2.5:8080 weight=5;
                server 192.168.2.5:8081 weight=10;
        }

        server {
                listen 80;
                server_name 192.168.2.5;

                location / {
                        proxy_pass http://myserver;
                }
        }

    这样配置后，请求会根据权重，概率性的落到两台服务器。

  • Ip_hash 方式

    这个是指请求会只落到第一次访问的服务器，不会改到其他服务器，这种可以解决session问题。

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

    upstream myserver {
								ip_hash;
                server 192.168.2.5:8080 weight=5;
                server 192.168.2.5:8081 weight=10;
        }

        server {
                listen 80;
                server_name 192.168.2.5;

                location / {
                        proxy_pass http://myserver;
                }
        }

6. 动静分离

这种是指把动态资源和静态资源区分开，放在不同的位置，比如数据库查找，属于动态资源，可以放在tomcat中，而静态页面这种可以放在nginx中，根据不同的指向去访问这些资源。就不操作了。

7. 高可用模拟

Nginx的高可用是指，用两台nginx服务器来做主从服务，当主服务器宕机后，可以自动切换到从服务器。Nginx的切换和监控是由keepalived 来实现，在keepalived中会定义一个脚本，一直去监控 nginx线程的状态，一旦状态变化时，会切换到另一个从服务器。

https://cdn.jsdelivr.net/gh/yeliansong/github-blog-PIC/blog-images/0081Kckwgy1gknpxhrp39j31oa0k6k2a.jpg

上面就是整个流程图 ，虚拟ip 192.168.2.50 是keepalived设置的一个虚拟ip，有一个nginx_check.sh 的脚本，会每隔2s去运行下这个脚本, 这个脚本是用来检测nginx线程的，如果没有nginx线程，会kill掉keepalive，服务会导向到从服务器上 。从服务器也是需要一样的配置，只是把 state改成MASTER。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

vrrp_script chk_http_port {
        script "/etc/keepalived/nginx_check.sh"
        interval 2
        weight 2
}

vrrp_instance inside_VI_1 {
    state BACKUP #指定那个为master，那个为backup，如果设置了nopreempt这个值不起作用，主备考priority决定
    interface eth1 #设置实例绑定的网卡
    virtual_router_id 50 #VPID标记
    priority 90 #优先级，高优先级竞选为master
    advert_int 1 #检查间隔，默认1秒
    authentication { #设置认证
        auth_type PASS #认证方式
        auth_pass 111111 #认证密码
    }
    virtual_ipaddress { #设置vip
        192.168.2.50
    }
}

1
2
3
4
5
6
7
8
9

# !/bin/bash
A= 'ps -C nginx -no-header | wc -l'
if [ $A -eq 0 ];then
        /usr/sbin/nginx
        sleep 2
        if [ 'ps -C nginx --no-header | wc -l' -eq 0 ];then
                killall keepalived
        fi
fi

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

upstream myserverkeepalived {
                server 192.168.2.50:8080;
                server 192.168.2.50:8081;
        }

        server {
                listen 80;
                server_name 192.168.2.50;

                location / {
                        proxy_pass http://myserverkeepalived;
                }
        }

通过192.168.2.50:/edu/a.html 去 访问，默认情况下是用的master的nginx。我们可以把master的nginx down掉，服务还是可以继续访问，这个时候用的从的nginx。

8. Nginx 的基本原理

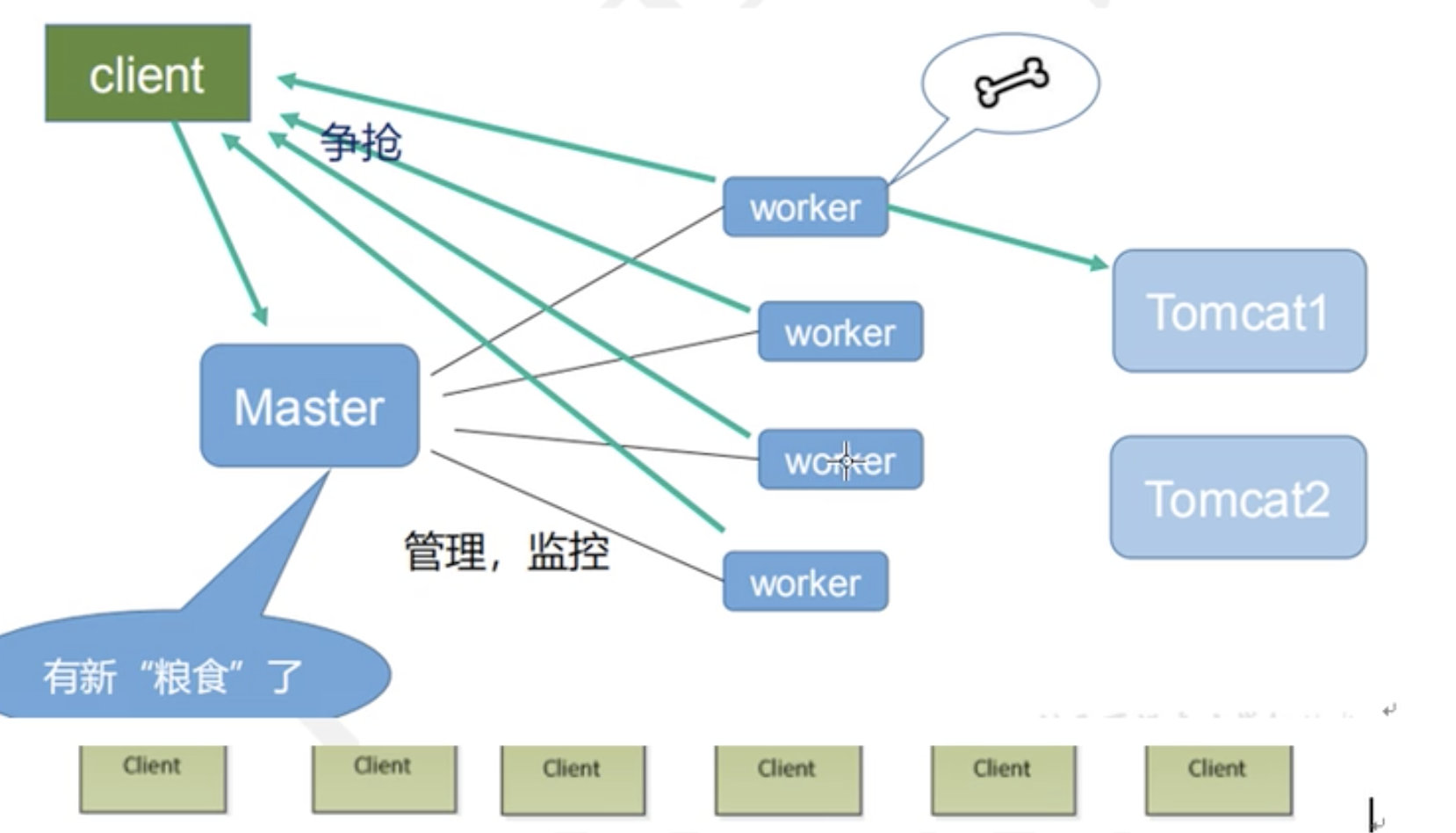

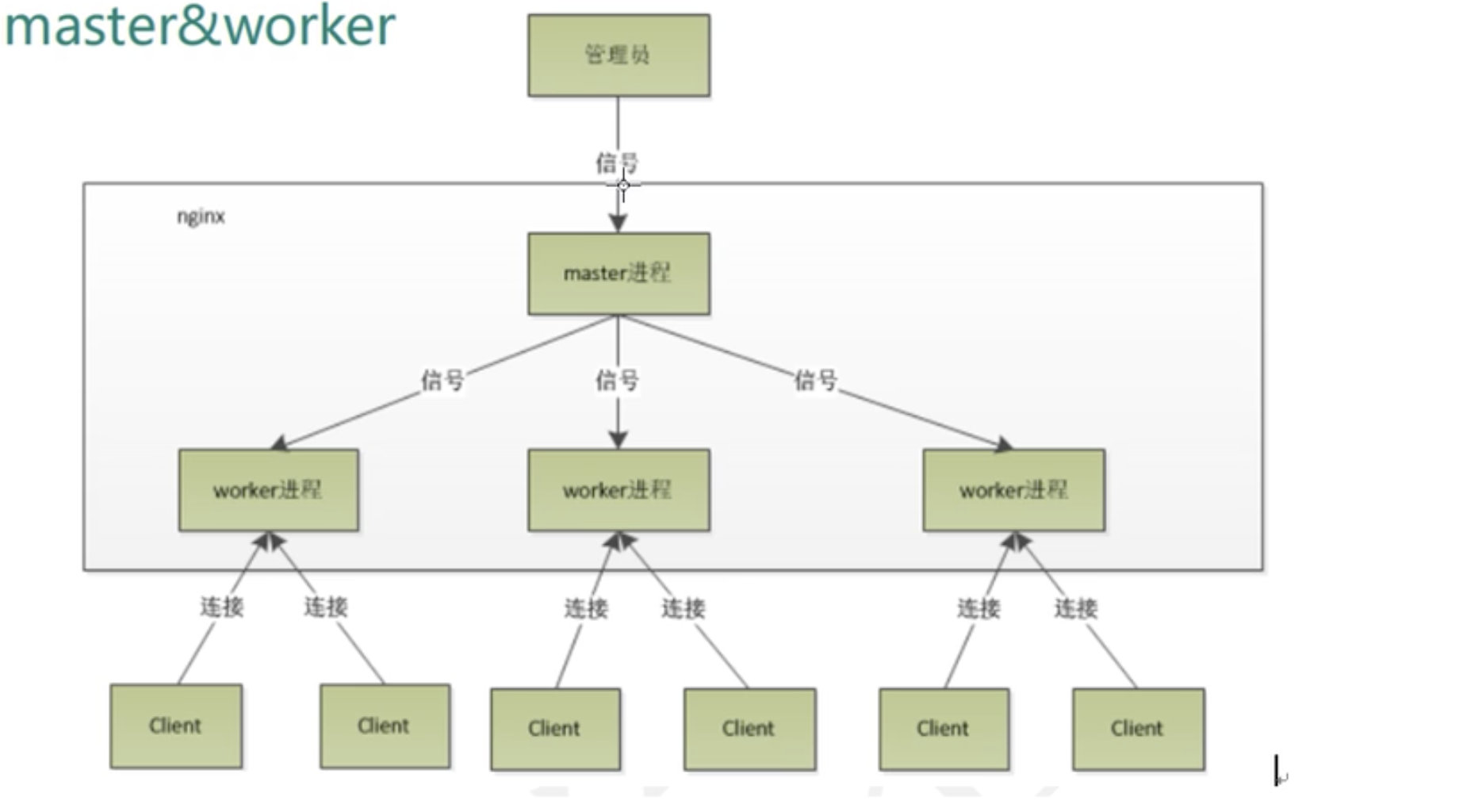

Nginx的架构是一个master的主进程作为守护进程 启动，多个 work进程附属于master进程，结构如下图。每个 work而进程相当于反向代理服务器。各个work进程通过竞争来抢夺请求。

https://cdn.jsdelivr.net/gh/yeliansong/github-blog-PIC/blog-images/0081Kckwgy1gknr4jsap0j31f40sgwmz.jpg

https://cdn.jsdelivr.net/gh/yeliansong/github-blog-PIC/blog-images/0081Kckwgy1gknr5m8ykmj31a20qc18i.jpg

这种方式的好处：

  • 支持热部署。当nginx.conf有改动时，即使有work进程在处理事务，也不影响。config file会同步到未进行事务的work进程，待任务完成后，再同步。
  • 各个work进程不用加锁而实现独立运行，节省了加锁的开销。

每个work支持的最大连接数是4个，worker的最适宜个数和cpu核数保持一致最好。

9. 附件

1）nginx.conf

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190

user www-data;
worker_processes 4;
pid /run/nginx.pid;

events {
        worker_connections 768;
        # multi_accept on;
}

http {

        ##
        # Basic Settings
        ##

        sendfile on;
        tcp_nopush on;
        tcp_nodelay on;
        keepalive_timeout 65;
        types_hash_max_size 2048;
        # server_tokens off;

        # server_names_hash_bucket_size 64;
        # server_name_in_redirect off;

        include /etc/nginx/mime.types;
        default_type application/octet-stream;

        ##
        # Logging Settings
        ##

        access_log /var/log/nginx/access.log;
        error_log /var/log/nginx/error.log;
root@monitor:/etc/nginx#
root@monitor:/etc/nginx#
root@monitor:/etc/nginx# cat nginx.conf
user www-data;
worker_processes 4;
pid /run/nginx.pid;

events {
	worker_connections 768;
	# multi_accept on;
}

http {

	##
	# Basic Settings
	##

	sendfile on;
	tcp_nopush on;
	tcp_nodelay on;
	keepalive_timeout 65;
	types_hash_max_size 2048;
	# server_tokens off;

	# server_names_hash_bucket_size 64;
	# server_name_in_redirect off;

	include /etc/nginx/mime.types;
	default_type application/octet-stream;

	##
	# Logging Settings
	##

	access_log /var/log/nginx/access.log;
	error_log /var/log/nginx/error.log;

	##
	# Gzip Settings
	##

	gzip on;
	gzip_disable "msie6";


	 upstream myserverkeepalived {
                server 192.168.2.50:8080;
                server 192.168.2.50:8081;
        }

        server {
                listen 80;
                server_name 192.168.2.50;

                location / {
                        proxy_pass http://myserverkeepalived;
                }
        }

	upstream myserver {
		server 192.168.2.6:8080;
                server 192.168.2.6:8081;
	}

        server {
		listen 80;
		server_name 192.168.2.6;

		location / {
			proxy_pass http://myserver;
		}
	}


        server {
		listen 80;
		server_name 192.168.2.6;

		location / {
			root html;
			proxy_pass http://127.0.0.1:8080;
 			index index.html index.html;
		}
	}

        server {

		listen 9001;
		server_name 192.168.2.6;

		location ~ /edu/ {
			proxy_pass http://127.0.0.1:8080;
		}

		location ~ /vod/ {
			proxy_pass http://127.0.0.1:8081;
		}
	}




	# gzip_vary on;
	# gzip_proxied any;
	# gzip_comp_level 6;
	# gzip_buffers 16 8k;
	# gzip_http_version 1.1;
	# gzip_types text/plain text/css application/json application/x-javascript text/xml application/xml application/xml+rss text/javascript;

	##
	# nginx-naxsi config
	##
	# Uncomment it if you installed nginx-naxsi
	##

	#include /etc/nginx/naxsi_core.rules;

	##
	# nginx-passenger config
	##
	# Uncomment it if you installed nginx-passenger
	##

	#passenger_root /usr;
	#passenger_ruby /usr/bin/ruby;

	##
	# Virtual Host Configs
	##

	include /etc/nginx/conf.d/*.conf;
	include /etc/nginx/sites-enabled/*;
}


#mail {
#	# See sample authentication script at:
#	# http://wiki.nginx.org/ImapAuthenticateWithApachePhpScript
#
#	# auth_http localhost/auth.php;
#	# pop3_capabilities "TOP" "USER";
#	# imap_capabilities "IMAP4rev1" "UIDPLUS";
#
#	server {
#		listen     localhost:110;
#		protocol   pop3;
#		proxy      on;
#	}
#
#	server {
#		listen     localhost:143;
#		protocol   imap;
#		proxy      on;
#	}
#}
  1. keepalived.conf
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94

global_defs {
   notification_email {  #指定keepalived在发生切换时需要发送email到的对象，一行一个
		monitor@3evip.cn
   }
   notification_email_from monitor@3evip.cn #指定发件人
   smtp_server stmp.3evip.cn #指定smtp服务器地址
   smtp_connect_timeout 30 #指定smtp连接超时时间
   router_id LVS_DEVEL #运行keepalived机器的一个标识
}

vrrp_sync_group VG_1{ #监控多个网段的实例
	group {
		inside_network #实例名
		outside_network
	}
	notify_master /path/xx.sh #指定当切换到master时，执行的脚本
	netify_backup /path/xx.sh #指定当切换到backup时，执行的脚本
	notify_fault "path/xx.sh VG_1" #故障时执行的脚本
	notify /path/xx.sh
	smtp_alert #使用global_defs中提供的邮件地址和smtp服务器发送邮件通知
}

vrrp_script chk_http_port {
	script "/etc/keepalived/nginx_check.sh"
	interval 2
	weight 2
}

vrrp_instance inside_VI_1 {
    state BACKUP #指定那个为master，那个为backup，如果设置了nopreempt这个值不起作用，主备考priority决定
    interface eth1 #设置实例绑定的网卡
    virtual_router_id 50 #VPID标记
    priority 90 #优先级，高优先级竞选为master
    advert_int 1 #检查间隔，默认1秒
    authentication { #设置认证
        auth_type PASS #认证方式
        auth_pass 111111 #认证密码
    }
    virtual_ipaddress { #设置vip
        192.168.2.50
    }
}
virtual_server 192.168.36.99 80 {
    delay_loop 6 #健康检查时间间隔
    lb_algo rr  #lvs调度算法rr|wrr|lc|wlc|lblc|sh|dh
    lb_kind DR  #负载均衡转发规则NAT|DR|RUN
    persistence_timeout 5 #会话保持时间
    protocol TCP #使用的协议
    persistence_granularity <NETMASK> #lvs会话保持粒度
    virtualhost <string> #检查的web服务器的虚拟主机（host：头）
    sorry_server<IPADDR> <port> #备用机，所有realserver失效后启用
	real_server 192.168.200.5 23 {
            weight 1 #默认为1,0为失效
            inhibit_on_failure #在服务器健康检查失效时，将其设为0，而不是直接从ipvs中删除
            notify_up <string> | <quoted-string> #在检测到server up后执行脚本
            notify_down <string> | <quoted-string> #在检测到server down后执行脚本
			TCP_CHECK {
				connect_timeout 3 #连接超时时间
				nb_get_retry 3 #重连次数
				delay_before_retry 3 #重连间隔时间
				connect_port 23  健康检查的端口的端口
				bindto <ip>
			}
			HTTP_GET | SSL_GET{
				url{ #检查url，可以指定多个
						path /
						digest <string> #检查后的摘要信息
						status_code 200 #检查的返回状态码
				}
				connect_port <port>
				bindto <IPADD>
				connect_timeout 5
				nb_get_retry 3
				delay_before_retry 2
			}

			SMTP_CHECK{
					host{
						connect_ip <IP ADDRESS>
						connect_port <port> #默认检查25端口
						bindto <IP ADDRESS>
					}
					connect_timeout 5
					retry 3
					delay_before_retry 2
					helo_name <string> | <quoted-string> #smtp helo请求命令参数，可选
			}
			MISC_CHECK{
					misc_path <string> | <quoted-string> #外部脚本路径
					misc_timeout #脚本执行超时时间
					misc_dynamic #如设置该项，则退出状态码会用来动态调整服务器的权重，返回0 正常，不修改；返回1，检查失败，权重改为0；返回2-255，正常，权重设置为：返回状态码-2
			}
    }
}

3 ) nginx_check.sh

1
2
3
4
5
6
7
8
9

# !/bin/bash
A= 'ps -C nginx -no-header | wc -l'
if [ $A -eq 0 ];then
	/usr/sbin/nginx
	sleep 2
	if [ 'ps -C nginx --no-header | wc -l' -eq 0 ];then
		killall keepalived
	fi
fi
更新于 2021-05-13 11:14:00
 运维, 网络
返回 | 主页
